| 詳細(xì)參數(shù) | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | GQ-100 |
| 類型 | 其他 | 壓折比 | 1,0.25 |
| 抗壓強(qiáng)度 | 100Mpa | 抗折強(qiáng)度 | 25Mpa |
| 最低操作溫度 | -50度 | 最高操作溫度 | 80度 |
| 包裝規(guī)格 | 50KG,袋粉體,10KG,液體 | 產(chǎn)地 | 青島 |
GQ-100環(huán)氧樹脂灌漿料
環(huán)氧樹脂灌漿料包括A（樹脂）、B（硬化劑）、C（填料）三組分，該產(chǎn)品采用優(yōu)質(zhì)樹脂與精制填料，100%固含量，不含對人體有害的溶劑等揮發(fā)性物質(zhì)。常溫下將每組材料中所含的三組分完全混合后即可使用，無需另外添加成分。
一、產(chǎn)品特點(diǎn)
1、高強(qiáng)、早強(qiáng)：可提供大大優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能，更高的早期強(qiáng)度。
2、低放熱峰值：可提供長達(dá)120分鐘（25℃）的操作時間,適合大體積灌漿使用.
3、無收縮：確保灌漿層最終成型后與承載面完全接觸，保證設(shè)備安裝的高精確度。
4、卓越的抗蠕變性能：環(huán)氧灌漿料可長期在-50℃至+80℃凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形，保證設(shè)備定位長期準(zhǔn)確。
5、卓越的韌性：環(huán)氧灌漿料可以化解由動設(shè)備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載。
6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長期接觸腐蝕。
二、應(yīng)用范圍
1、壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高震動性設(shè)備的二次灌漿安裝。
2、易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
3、軌道基礎(chǔ)、橋梁支撐座等受強(qiáng)壓力區(qū)域灌漿。
4、錨栓、鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。
5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用。
6、鐵、鐵系桿、拉桿的鋼性連接。
三、性能指標(biāo)
|
產(chǎn)品物理性能指標(biāo)范圍（A+B）：C≈1:4(符合ASTM標(biāo)準(zhǔn)) |
|||||
|
物理性能 |
標(biāo)準(zhǔn) |
1天 |
3天 |
7天 |
最終 |
|
抗壓強(qiáng)度 |
GB/T17671-1999 |
﹥50MPa |
﹥65MPa |
﹥95MPa |
﹥100MPa |
|
抗折強(qiáng)度 |
GB/T17671-1999 |
﹥10MPa |
﹥15MPa |
﹥20MPa |
﹥25MPa |
|
抗拔強(qiáng)度 |
GB/T50081-2002 |
﹥8MPa |
﹥12MPa |
﹥15MPa |
﹥17MPa |
|
受壓彈膜 |
GB/T50081-2002 |
/ |
/ |
﹥18000MPa |
﹥18500MPa |
|
線性收縮率 |
HG/T2625-94 |
/ |
/ |
﹤0.012% |
﹤0.012% |
|
放熱峰值 |
HG/T2625-94 |
﹤42℃ |
|
|
|
|
受壓蠕變 |
GBJ82-85 |
＜1.0*10-3mm/mm(180天) |
|||
|
熱膨脹系數(shù) |
GBJ119-88 |
﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測試) |
|||
注：
1、預(yù)熱、成型及養(yǎng)護(hù)在23±2℃、相對濕度50±5%實驗條件下進(jìn)行，其它條件按照相應(yīng)標(biāo)準(zhǔn)執(zhí)行。
2、最終數(shù)據(jù)在23±2℃成型及養(yǎng)護(hù)7天后，再在60℃下加速養(yǎng)護(hù)6小時后測得。
四、施工流程
1、準(zhǔn)備
接觸的混凝土表面，須鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干燥、無油脂。
混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應(yīng)無銹蝕（達(dá)到SSPC-SP6的光潔度要求）。
2、制模

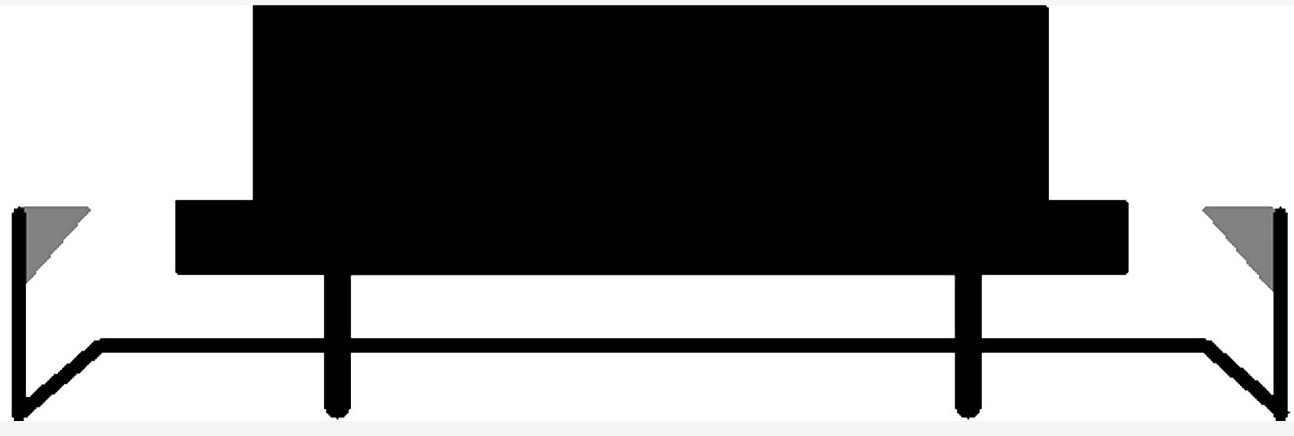

模板須堅實、搭接牢固，其內(nèi)側(cè)涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側(cè)模板與設(shè)備基座間留出至少100mm左右距離，且高出設(shè)備底板100mm以上。在模板內(nèi)側(cè)灌漿水平高度上釘上25mm厚45度斜角木線條，以避免澆筑體邊緣應(yīng)力集中。
3、施工溫度
環(huán)境溫度包括地表及空氣溫度。為獲得最佳的工作狀態(tài)，灌漿前最好將材料在15-25℃環(huán)境下放置24小時；施工時及隨后24小時內(nèi)環(huán)境溫度控制5-32℃，20℃最為適宜。夏季施工避免中午高溫，必要時應(yīng)搭建遮陽棚；冬季氣溫較低時，應(yīng)在灌漿區(qū)域搭建暖棚升溫，保證施工環(huán)境溫度大于5℃，施工宜選擇中午。
4、混合

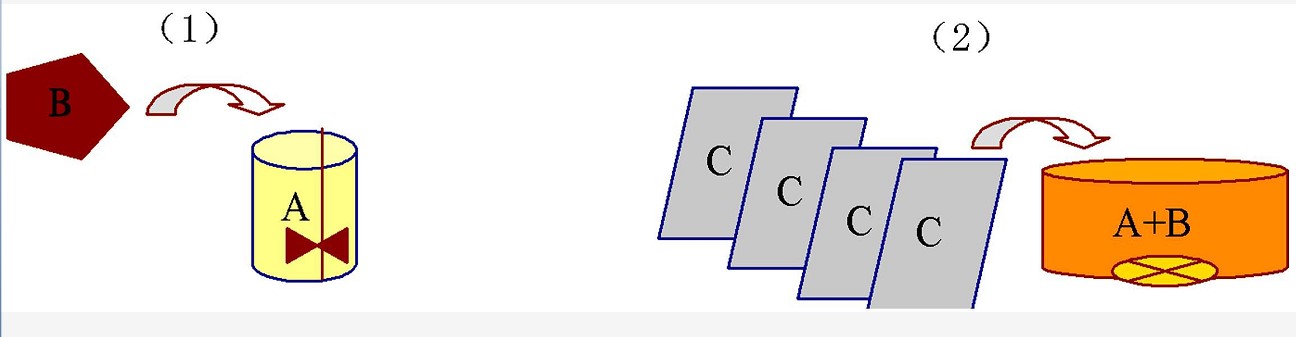

1）用手提式攪拌器（200-250rpm）充份混合A（樹脂）、B（硬化劑）約3分鐘;
2）在低速大功率攪拌機(jī)（15-20rpm）中加入C(填料)使與之A、B混合物混合，充分?jǐn)嚢柚凉橇先拷櫦赐瓿?，約需5-10分鐘;
3）在氣溫較低時為了保證混合物的流淌性，可以適當(dāng)減少C(填料)的用量（最多可減少1/2料）。
5、灌漿
1）灌漿應(yīng)從一側(cè)灌向另一側(cè)；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理輔助灌漿。灌漿工作必須連續(xù)盡快完成;
2）單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過1.8m×1.8m時需于灌漿區(qū)域設(shè)置伸&n, bsp;縮縫預(yù)留條；單次螺栓孔灌漿深度可達(dá)1500mm。
6、檢查密實
灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：發(fā)出叮叮聲表明灌漿層密實，發(fā)出咚咚聲表明灌漿層空鼓。
7、表面收光及拆模
灌漿后及在EGM100初凝前，為達(dá)到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模．灌漿工具在施工結(jié)束后，可用清水或溶劑洗凈。
初凝：18℃時，3hr; 25℃時，2hr; 32℃時，1.5hr
終凝：18℃時，72hr; 25℃時，48hr; 32℃時，36hr
8、施工安全
本品樹脂部分為低毒性配方，但仍有輕微刺激性，使用時應(yīng)避免吸入大量蒸汽或與皮膚長期接觸；使用時注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗。
五、包裝儲存
1、環(huán)氧灌漿料在室溫、干燥條件下至少可存放18個月。
2、按配合比包裝A:B:C=25:10:140
本產(chǎn)品由環(huán)氧樹脂，改性胺類固化劑，精制混合復(fù)配填料組成，強(qiáng)度高，耐腐蝕，抗融凍，抗震動，硬化速度快，施工方便快捷，歡迎新老客戶來電咨詢。
1.用途 ：
用于壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高振動性設(shè)備的二次灌漿安裝。
用于易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。
用于軌道基礎(chǔ)，橋梁支撐等強(qiáng)壓力區(qū)域灌漿。
用于錨栓，鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。
2.產(chǎn)品特點(diǎn) ：
抗壓、粘結(jié)等物理力學(xué)性能遠(yuǎn)優(yōu)于水泥基灌漿材料。
反應(yīng)固化溫和、放熱峰值低，可長達(dá)90分鐘（25° C時）的操作時間，適合大體積灌漿使用。
無收縮：灌漿成型后無收縮，確保高度的安裝需要。
耐腐蝕性 ：可以隨酸、堿、鹽、油脂等化學(xué)品長期接觸腐蝕。
卓越的抗蠕變性 ：GQ-100可在-80°C至+80°C凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形，保證設(shè)備定位長期。
卓越的韌性 ：GQ-100可以化解由動設(shè)備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載
3.產(chǎn)品物理性能指標(biāo)范圍
|
項目 |
指標(biāo)值 |
檢測值 |
檢驗標(biāo)準(zhǔn) |
|
抗壓強(qiáng)度（終結(jié)果，MPa） |
90-105 |
103 |
GB/T50081-2002 |
|
抗折強(qiáng)度（終結(jié)果，MPa） |
25-35 |
32 |
GB/T50081-2002 |
|
受壓彈性模量（終結(jié)果，MPa） |
17-20 |
18 |
GB/T50081-2002 |
|
熱膨脹系數(shù)（終結(jié)果） |
<40×10-6mm/mm/° C |
GBJ119-88 |
|
|
線性收縮率（終結(jié)果） |
----- |
HG/T2625-94 |
|
4.施工指南
<1>表面預(yù)處理
接觸GQ-100的混凝土表面，須鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干 燥、無油脂?；炷两雍厦嫱膺吘壞コ?5mm厚倒角邊，以 增大邊緣處灌漿料與基礎(chǔ)粘合面積，需粘合的金屬表面還應(yīng)無銹蝕（達(dá)到SSPC、SP6的光潔度要求）。
<2>施工溫度
環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度，為獲得佳的工作狀態(tài)，灌漿前必須將材料在15-25°C環(huán)境下放置24小時，施工時及隨后24小時內(nèi)環(huán)境溫度控制15-32°C，20°C為適宜。夏季施 工避免中午高溫，必要時應(yīng)搭建遮陽棚；冬季氣溫較低時，應(yīng)在灌漿區(qū)域搭 建暖棚升溫，保證施工環(huán)境溫度大于15°C，施工宜選擇中午。
<3>混合
用手提式攪拌器（200-250rpm）充分混合A（樹脂）、B（硬化劑）約3分鐘；2、在低速大功率攪拌機(jī)（15-20rpm）中加入C（填料）使與之A、B混合物混合，充分?jǐn)嚢柚凉强迫拷櫦赐瓿?，約需5-10分鐘；在氣溫較低時為了保證混合物的流淌性，可以適當(dāng)減少C（填料）的用量。
卓能達(dá)工廠地址：青島，濟(jì)南，北京，鄭州，西安，重慶，廣州，蘭州，貴陽，南昌，福州，南京，合肥，長春全國就近發(fā)貨。
